拉延筋和坎的作用：


1.增大进料阻力；
2.调节进料阻力的分布，调整流入量；
3.降低对压料面间隙要求、研磨难度、对设备吨位的要求；
4.增大径向拉应力，降低切向压应力，防止坯料流入引起的起皱。


1.料厚小于1.0mm以下的材料尽量不用拉延坎，尽量使用拉延筋，考虑的是坎形成立角，进料时接触坯料的切向角度大，易造成进

料不顺，且只依赖坎的R角控制流料，对于敏感性的拉延过程会加大调试的难度；
2.料厚在1.0-1.5mm之间的材料推荐使用拉延筋，考虑的是拉延筋便于调试控制，在此区间拉延筋的挺举力造成的氮气成本可以接受；
3.料厚在1.5-1.8mm之间的材料推荐使用拉延坎，考虑的是此料厚下的拉延筋的挺举力过大，会造成成本浪费和机床受力偏载；
4.料厚在1.8mm的材料不推荐使用拉延筋或拉延坎，考虑的是此料厚下的拉延筋的挺举力过大，不但会造成成本浪费和机床受力偏

载，还会因料太厚而起不到拉延筋或坎实质性的作用，但最终还是要基于分析结果去酌情使用；
5.无论使用的是拉延筋还是拉延坎，在考虑材料利用率的同时尽量保证在拉延筋或坎外有5mm的坯料余量，为的是保障拉延的成型

及回弹的稳定性，便于调试；
6.在使用变筋时，筋间变化最小过渡长度为20mm，端部收尾筋最小长度为40mm，过渡段落差越大,过渡长度也要相应加大。

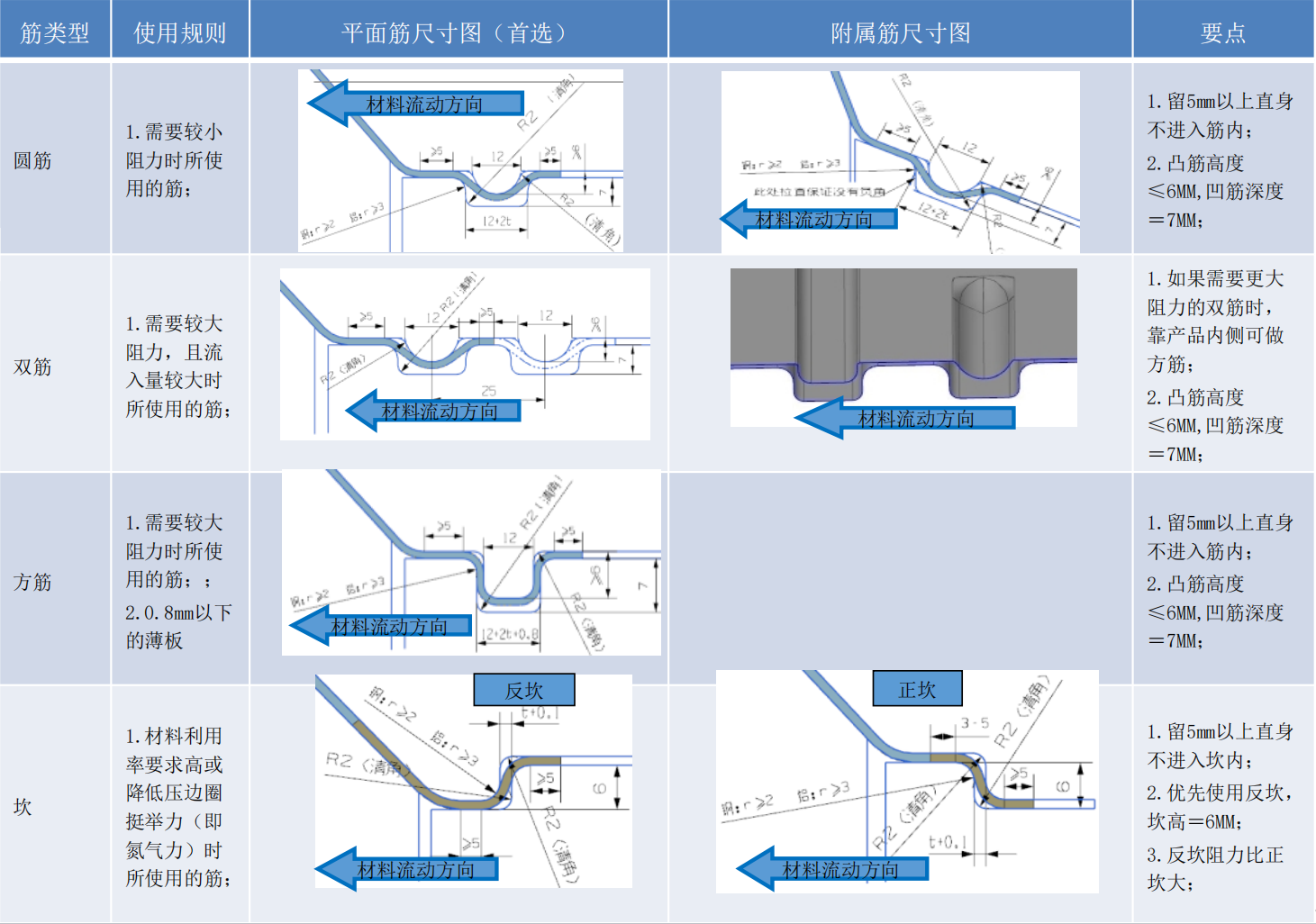

拉延筋类型及尺寸设计标准-1

拉延筋分析设置标准-2

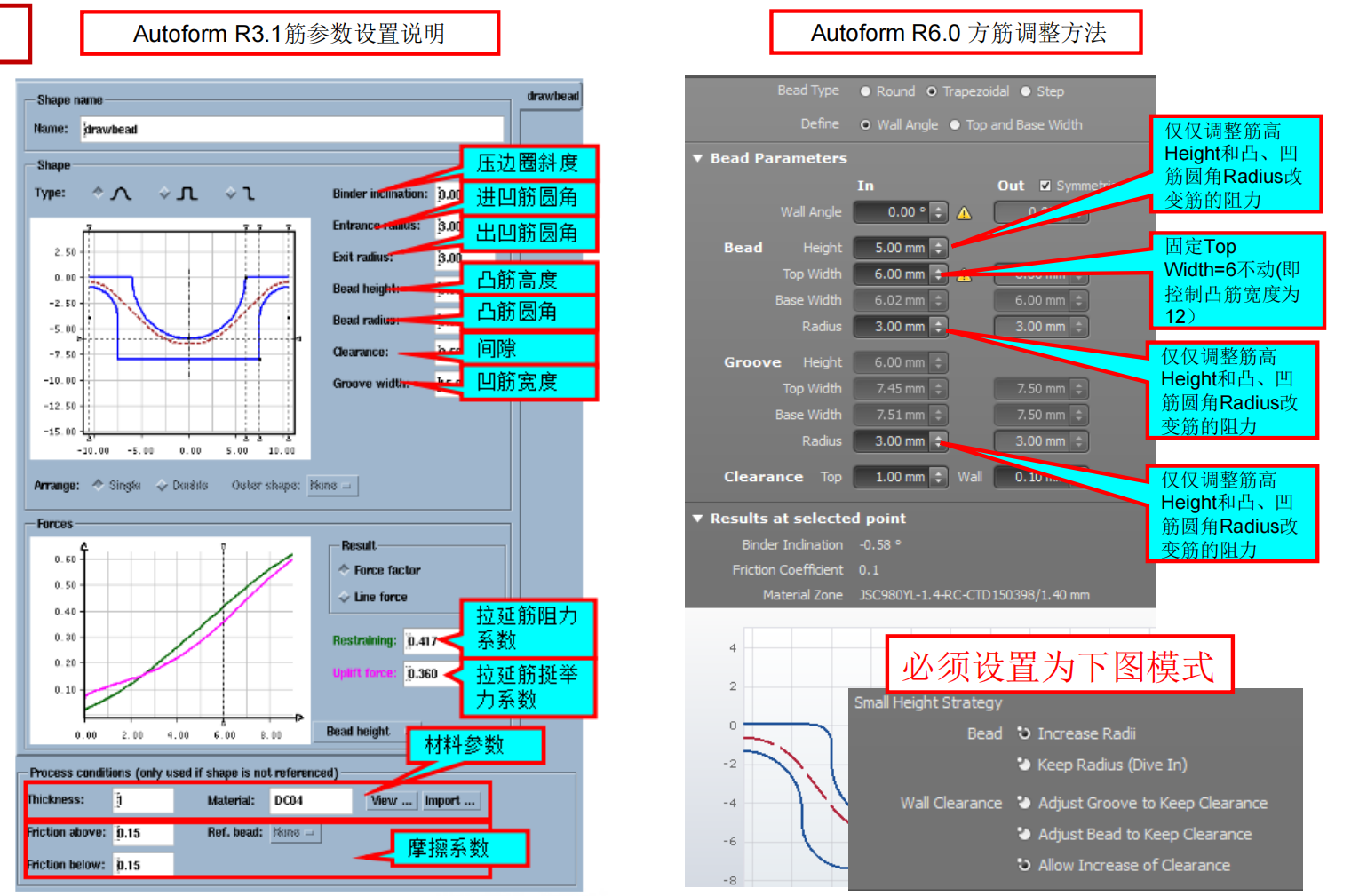

在UG中做实体拉延筋时，需按照autoform中分析的拉延筋尺
寸做筋:
（1）由于凹模或压边圈是没有偏出料后的，因此需注意如
果是上基准，则下模的拉延筋必须偏置一个料厚（af下模拉
延筋尺寸的基础上向上偏）；
（2）如果是下基准，上模的拉延筋必须偏置一个料厚（af
上模拉延筋尺寸的基础上向下偏）。

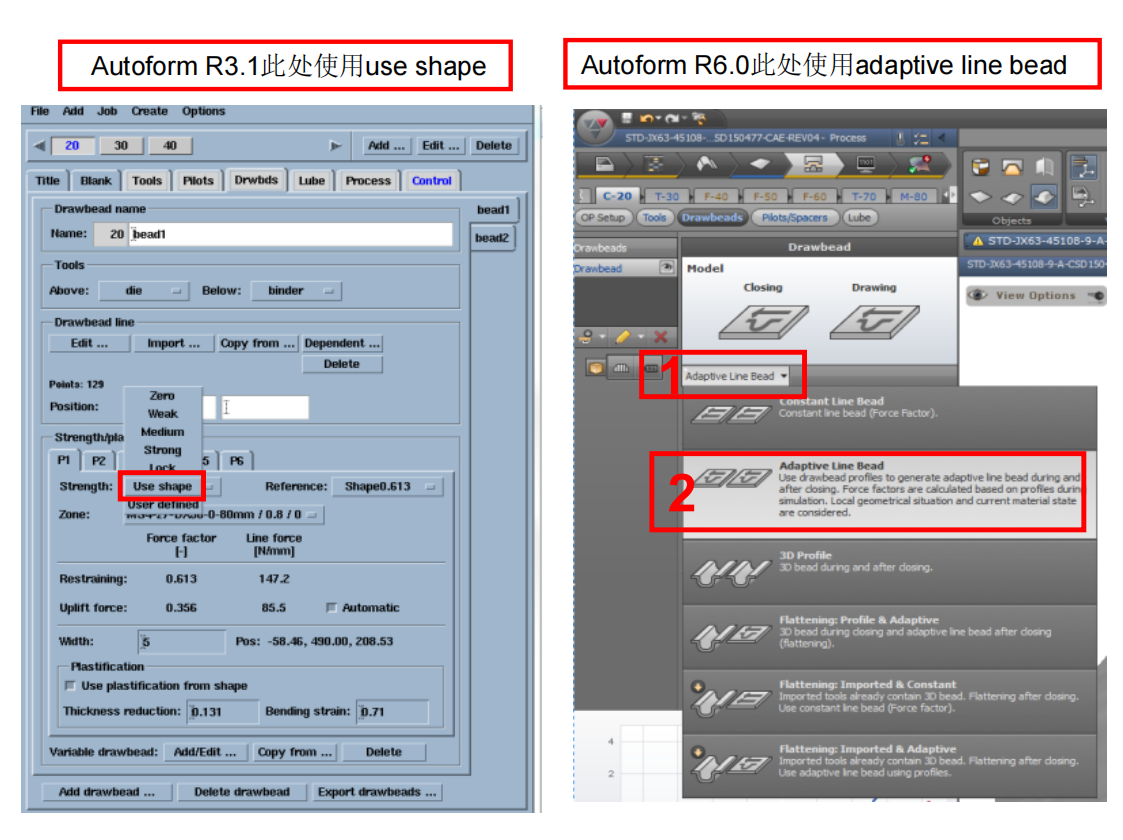

拉延筋分析设置标准-3

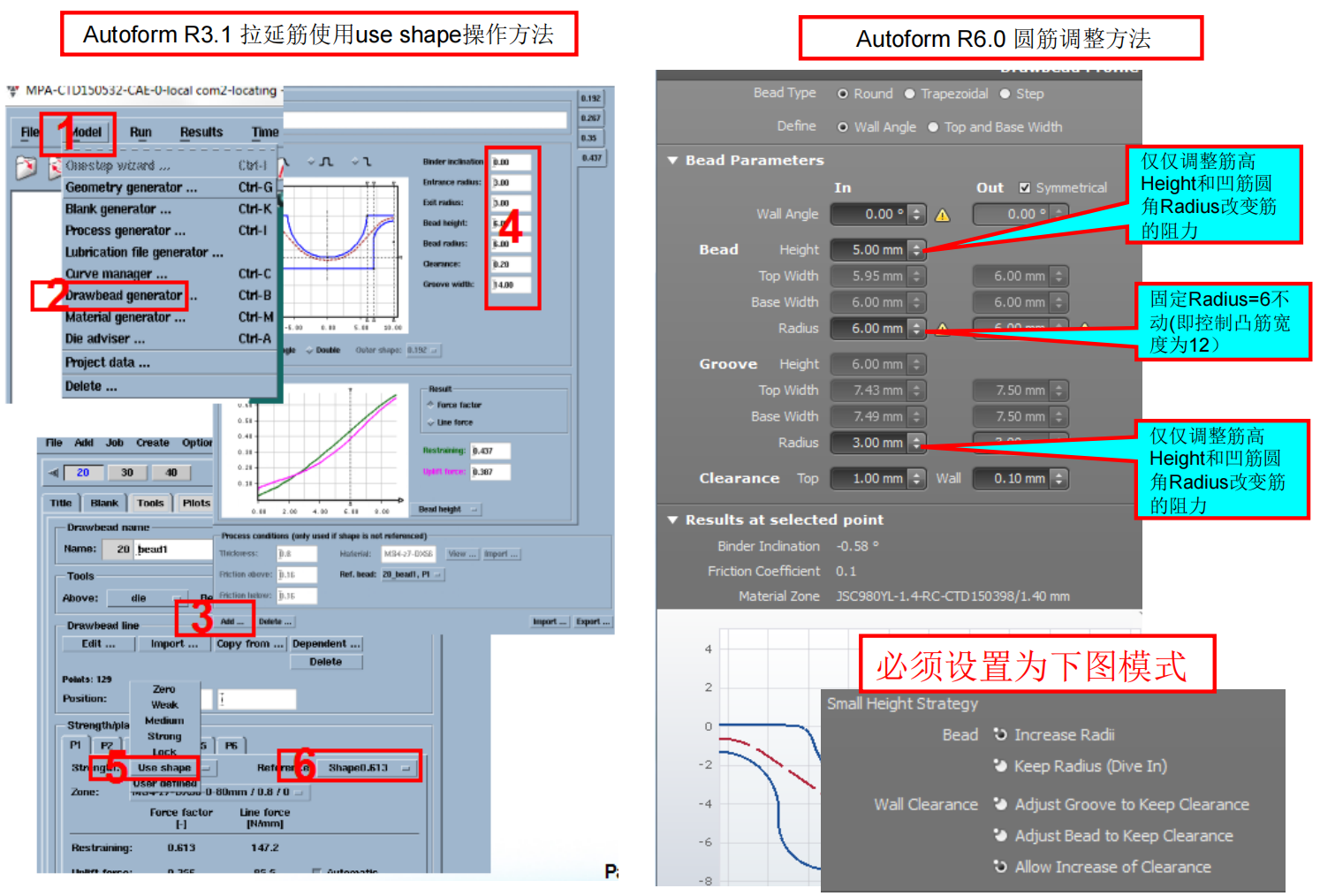

拉延筋分析设置标准-4
